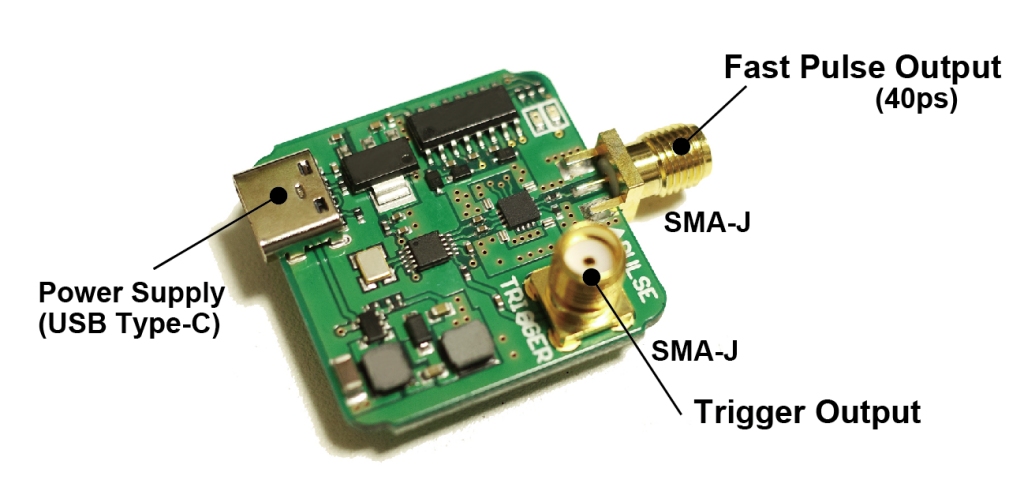

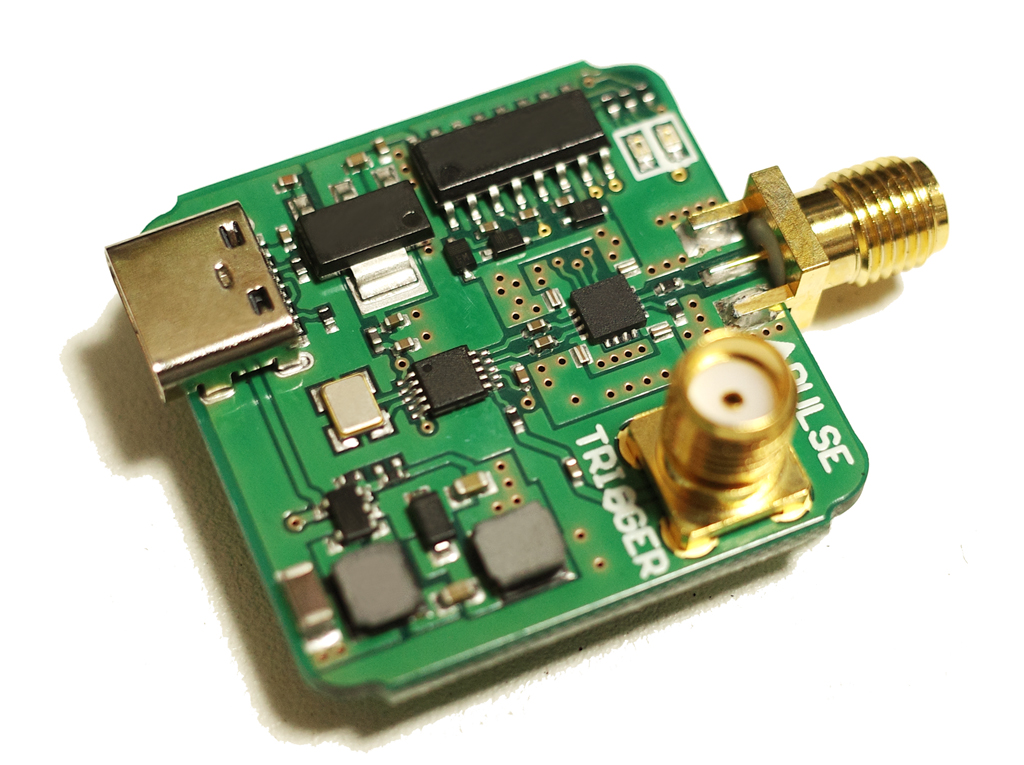

ピコセカンドの信号発生器
■40psの超高速パルスを出力できる信号発生器です。40nsではなく、40ps(0.04ns)なので極めて高速です。
■周波数は10MHz(変更可能),振幅は600mV(可変可能) 50Ω出力(SMA-J)
■電源はUSBの5Vを使用します。USB Type-C端子内蔵
■高速パルス出力の他にパルスに同期したトリガー用出力があります。
■計測器、プローブのテスト、TDR(Time Domain Reflectometry)などに応用できる商品です。
■USBから周波数、振幅の設定ができます。(Windows11, Linux)
●最近のオシロ、計測器にはUSB端子がついていますのでそれを電源として動作できます。
※超高速パルスを出力する製品は少ないので作ってみました。
※こちらは完成商品です。お客様は組み立てる必要がありません。

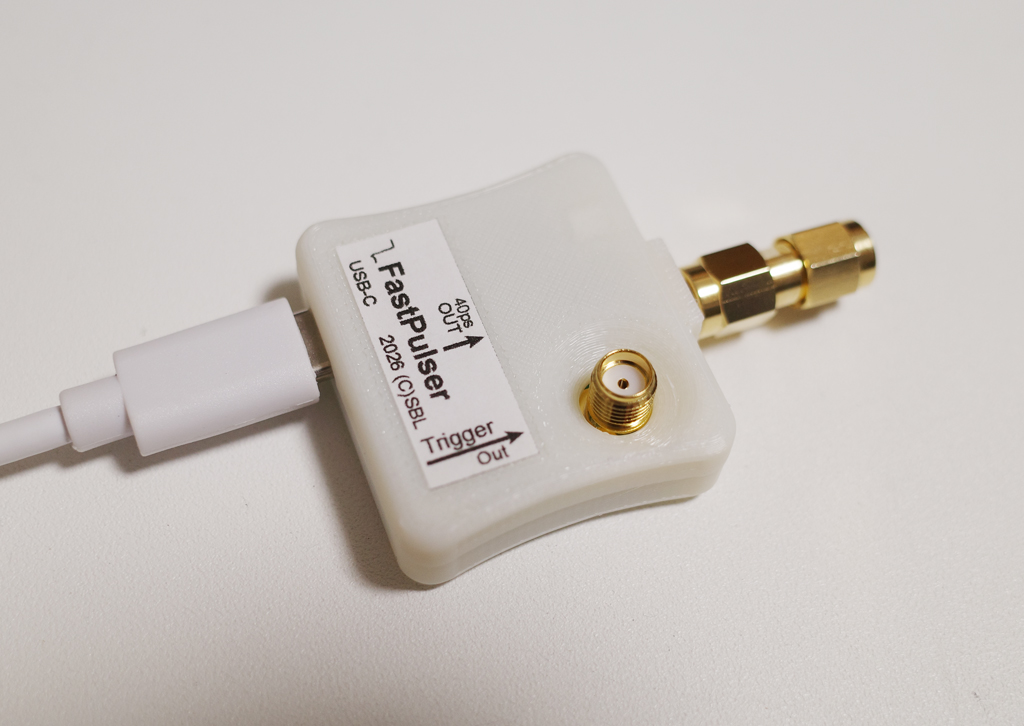

●初期ロットは写真３枚目の保護ケースに入った状態でお届けします。ケースから出す必要ありませんのでこのままお使いください。
◆仕様

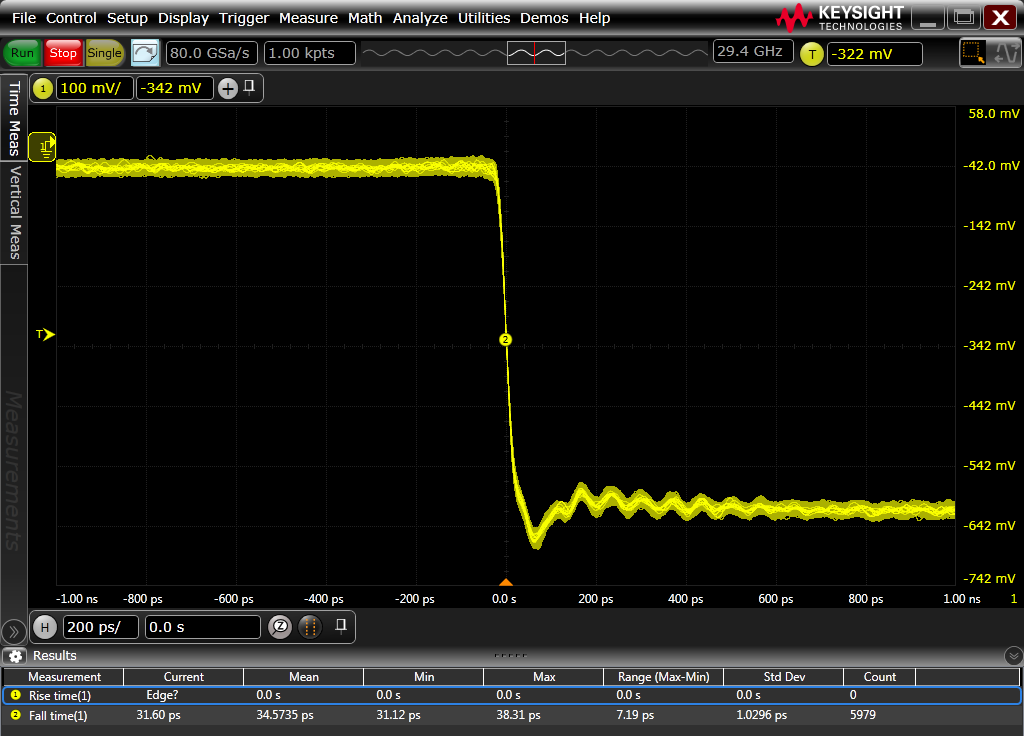

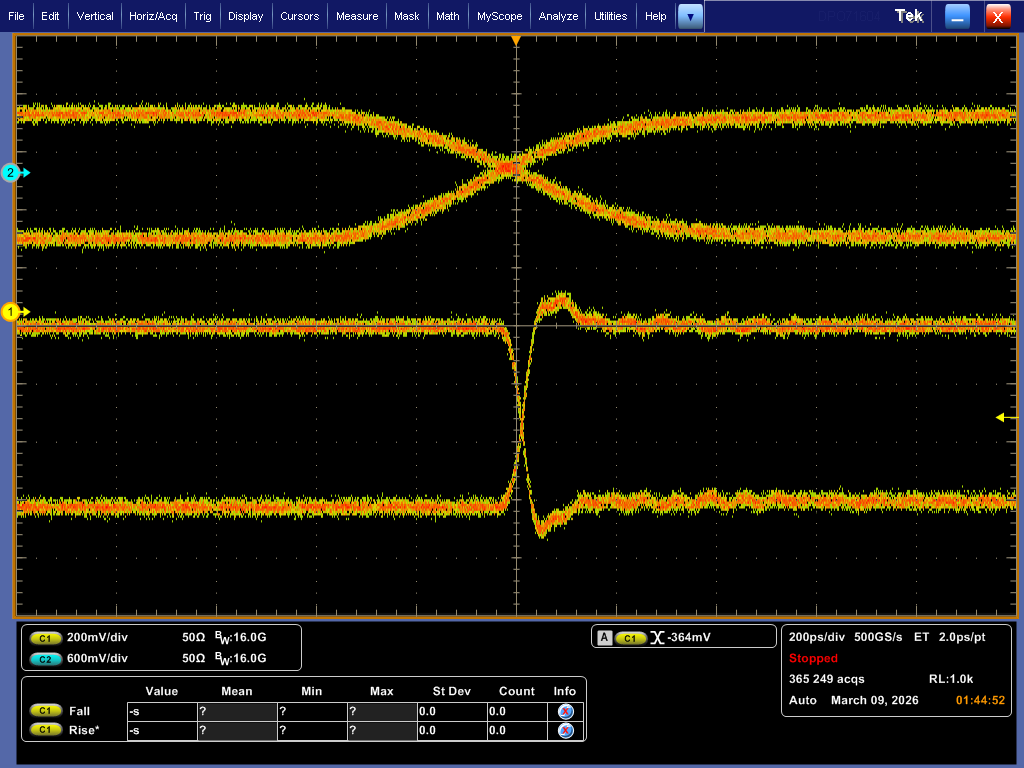

・パルス立ち下がり時間：40ps (10%〜90%)

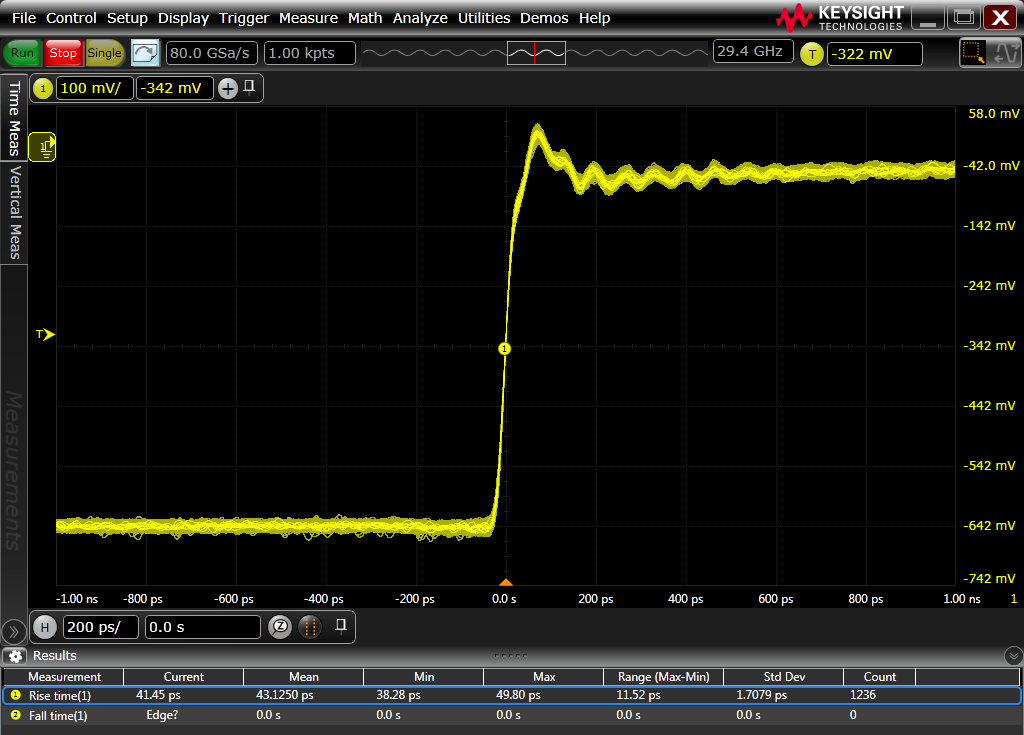

・パルス立ち上がり時間：40ps (10%〜90%)
・パルス振幅：600mV（100mV〜1.2Vまで調整可能）※PC制御による
・パルス電圧：ネガティブ出力
・出力インピーダンス：50Ω
・電源：USB 5V max0.3A

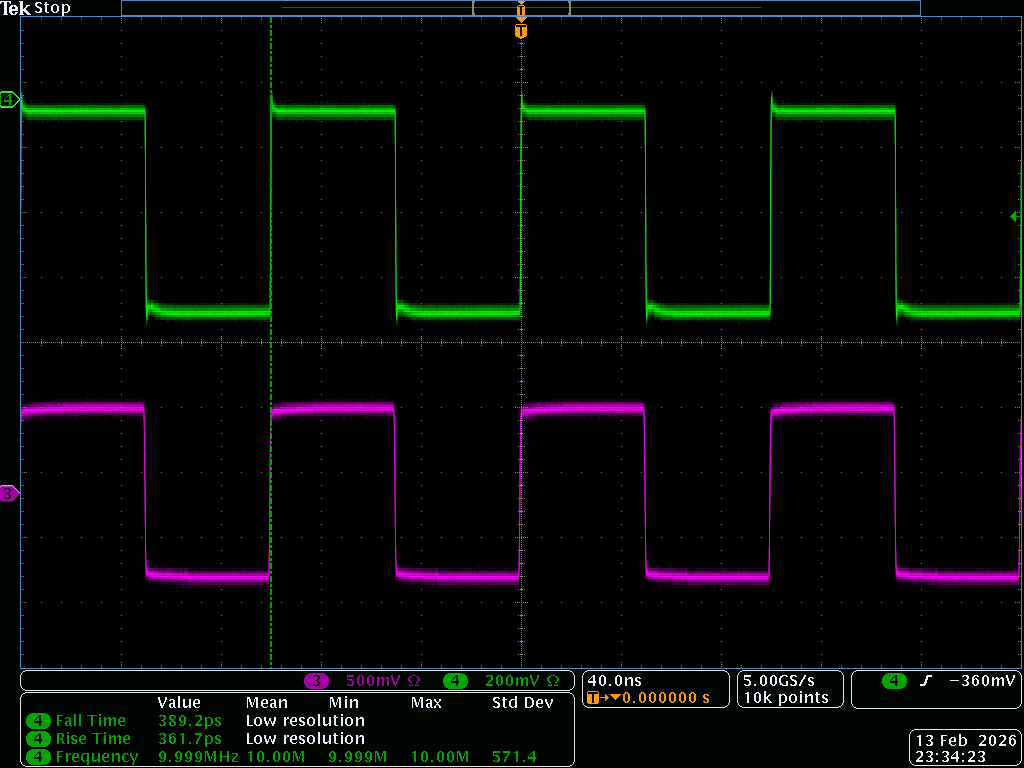

・周波数：10MHz(1M〜200MHz設定可能)
・パルス幅：上記周波数の逆数、デューティ50%のみ
・絶縁の有無：絶縁されていません。
・出力端子：SMA (Z=50Ω)
・トリガー出力端子：SMA (3.3V Z=HiZ, 1.65V Z=50Ω)
・設定方法：USB 仮想COMポートによる設定
◆用途
・計測器、プローブのテスト、TDR
・DDRメモリの開発、高周波基板設計
・マイクロ波半導体設計
・LIDER開発など
◆内容品
・パルスジェネレータ本体(完成調整済み品です)
★専用ケース
・USBケーブル(USB-A <-> Type-C)
・SMA-P⇔SMA-P変換コネクタ
 https://www.analog.com/jp/resources/technical-articles/tnj-025.html (超高速コンパレータ例)
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
FastPulser説明書
(904kバイト) 2026年 03月 02日
|
|
