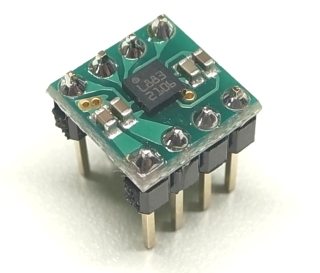

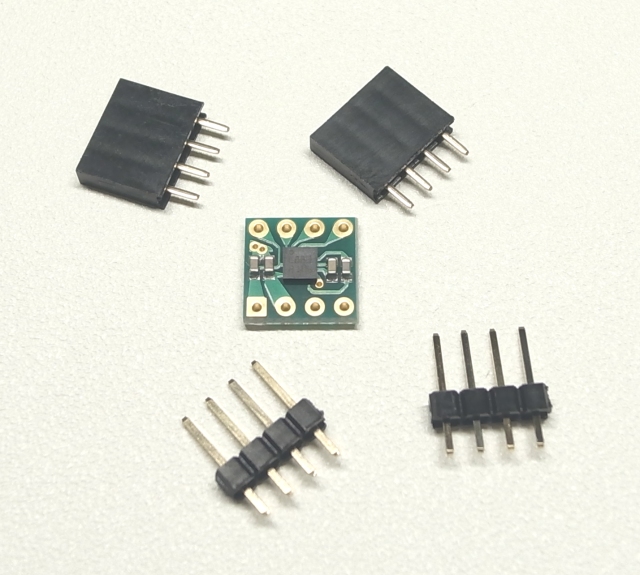

●オンライン注文 注文番号[12105] ３軸ディジタルコンパスモジュール HMC5883L  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1個 770円 (内訳 本体700＋税70円)   09月19日現在 ●取り扱いを終了しました。  こちらもお勧め ￥770. [税込] 注文番号：#15603 MMC5603 3軸ディジタルコンパスモジュール MMC5603NJ ￥2,178. [税込] 注文番号：#11055 BNO055 ９軸センサモジュール(３軸加速度＋３軸ジャイロ＋３軸コンパス) BNO055 ￥8,800. [税込] 注文番号：#12106 ディジタルコンパスモジュール HMC6352 HMC6352 (簡単に方位が出るものもあります) DISCONTINUED ●この商品の製造・販売は終了となりました。どうしても必要な方はお問い合わせください。 ◆類似品としてMEMSIC製 MMC5603搭載の３軸ディジタルコンパスモジュール[#15603]を販売中です。 ■ハネウェルの携帯電話・ナビゲーション向け大量生産品の３軸ディジタルコンパスセンサです。 ■ブレッドボードなどで使いやすい８ピンＤＩＰサイズにしました。（８ピン端子はお客様の方でハンダ付けします） ■このクラスで１０００円以下は初ではないかと思います。低価格で手軽に使えるセンサです。 ■加速度センサ並みに安くなりましたので、大量にマトリクス配置することで空間磁界分布を解析するなんてことも不可能ではなさそうです。 ■地磁気は１ガウス以下の磁力ですので感度が重要です。最小分解能は0.00043ガウスと非常に感度が高くなっています。ちなみにピップエレキバンは約1300ガウス(現在の単位表記は130ミリテスラ)ですから地球の地磁気はそれの1/3000位です。 ◆仕様 　・高感度３軸磁気センサ　最小分解能：1LSB=0.00043ガウス 　・電源：DC2.16V〜3.6V　※5V動作不可 　・インターフェース：Ｉ２Ｃ 　・低消費電力：動作時 100μA以下 　・サイズ：約１０ｘ１０ｍｍ 　・金フラッシュ・鉛フリー RoHS適合品 　・測定範囲：±0.88ガウス〜±8.1ガウスの範囲の８レンジからソフトウェア選択 　・分解能：１２ビット 　・出力レート(Hz)はソフト設定 　・方位検出用です。 ■用途 　・ポータブルナビゲーション 　・ロボット 　・位置検知 　・ゲーム 　・万歩計 　・ヘルスケア ●オス側（ピンヘッダ）もメス側（ピンフレーム）も両方のコネクタがつきます（写真） ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  説明書 (272kバイト) 2012年 06月 08日  HMC5883Lデータシート英語 (416kバイト) 2011年 05月 15日  センサ・セレクションガイド (5,655kバイト) 2023年 06月 10日 ●この商品のよくある質問と補足説明   他社のI2Cデバイスとの競合 2011-06-30更新
