MAX49918は5Vでも使用できますか？ 2025-01-04更新 <<前のFAQ | 次のFAQ>>

MAX49918を5Vで使用するとプルアップ抵抗の先が5Vになります。この5Vプルアップは液晶コントローラの定格を超えてしまうことになるので、5Vで動作しているMAX49918と3.3Vで動作している液晶コントローラは直結ができません。またMAX49918を3.3Vプルアップで動作させたとしてもV_IHのスレッショルド(5V*0.7=3.5V以上)を満足できないので動作不安定になります。

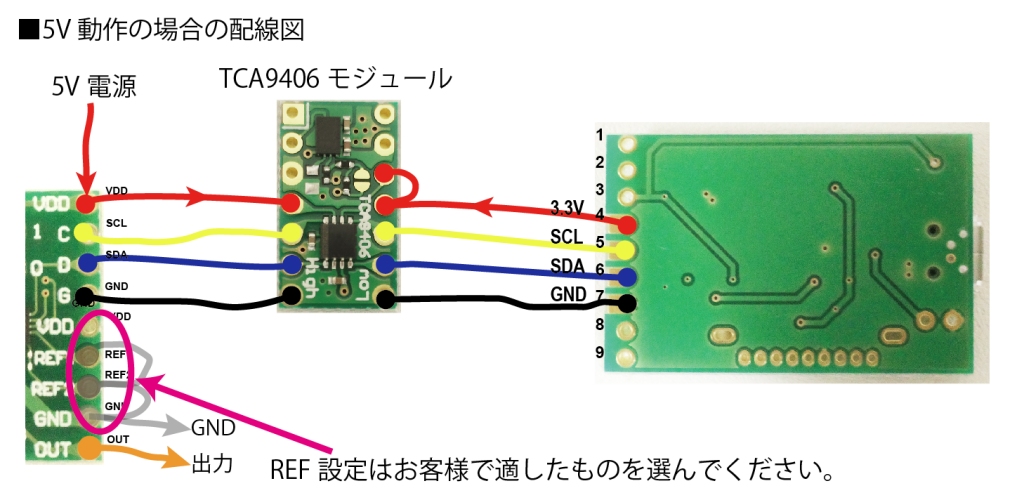

この場合はTCA9604[#19406]のI2Cレベルコンバータを間に入れてHigh側をMAX49918基板(5V)、Low側を液晶コントローラ基板(3.3V)に接続する必要があります。
